Ako dimenzovať domový rozvádzač s rezervou

Domový rozvádzač sa často rieši až vo chvíli, keď je elektroinštalácia prakticky rozkreslená. Práve vtedy však býva neskoro na lacné a prehľadné rozhodnutia. Otázka, ako dimenzovať domový rozvádzač, nie je len voľbou počtu modulov v skrini. Ide o koordináciu požadovaného príkonu, spôsobu pripojenia, rozdelenia obvodov, ochranných prístrojov, priestorovej rezervy aj budúcej prevádzky domu.

Príliš malý rozvádzač komplikuje servis, rozšírenie fotovoltiky, nabíjania elektromobilu alebo regulácie kúrenia. Zbytočne veľký rozvádzač zase nemusí byť chybou, ak má opodstatnenie v projekte a v dispozičnom riešení. Správny návrh vychádza z reálnych spotrebičov a technického konceptu stavby, nie z odhadu podľa počtu izieb.

Dimenzovanie domového rozvádzača začína príkonom

Najprv treba určiť, aké elektrické zariadenia bude rodinný dom používať a ktoré z nich môžu pracovať súčasne. Rozhodujú najmä veľké spotrebiče: elektrické vykurovanie, tepelné čerpadlo, elektrický ohrev vody, indukčná varná doska, rúra, klimatizácia, sauna, bazénová technológia, dielňa či wallbox.

Súčet menovitých výkonov všetkých spotrebičov nie je automaticky potrebným rezervovaným príkonom. V praxi sa uplatňuje súčasnosť odberu. Napríklad rúra, varná doska, práčka a tepelné čerpadlo nemusia dlhodobo odoberať plný výkon v jednom okamihu. Na druhej strane pri dome s elektrickým vykurovaním a nabíjaním vozidla nemožno návrh postaviť na predpoklade, že sa tieto zariadenia nikdy nestretnú v prevádzke.

Výsledkom má byť podklad pre určenie hodnoty hlavného ističa pred elektromerom, typu pripojenia a potrebnej kapacity elektrickej prípojky. Pri bežnom rodinnom dome sa spravidla uvažuje trojfázové pripojenie. Konkrétne parametre však závisia od stanoviska distribučnej spoločnosti, požiadaviek stavebníka a výpočtu v projektovej dokumentácii.

Hlavný istič nie je jediná odpoveď

Hodnota hlavného ističa určuje maximálny prúd dostupný pre odberné miesto, ale sama osebe nehovorí, aký veľký má byť domový rozvádzač. Rozvádzač musí bezpečne obsahovať prístroje pre jednotlivé obvody, zabezpečiť ich selektívne a prehľadné usporiadanie a ponechať priestor na budúce úpravy.

Ak projekt počíta s riadením maximálneho príkonu, môže sa obmedziť súbeh vybraných spotrebičov. Typickým príkladom je dynamické riadenie nabíjania elektromobilu podľa aktuálneho odberu domu. Takéto riešenie môže znížiť požiadavku na okamžité zvýšenie rezervovanej kapacity, no musí byť technicky navrhnuté, správne zapojené a zohľadnené v prevádzkovom režime domu.

Rozdeľte inštaláciu na samostatné obvody

Veľkosť rozvádzača najvýraznejšie ovplyvňuje počet koncových obvodov. Každý obvod potrebuje vlastné istenie a podľa spôsobu ochrany často aj priestor pre prúdový chránič alebo kombinovaný chránič s ističom.

Zásuvkové a svetelné obvody sa navrhujú tak, aby porucha alebo vypnutie jedného obvodu neodstavili neprimerane veľkú časť domu. Samostatné obvody sa bežne navrhujú pre kuchynské spotrebiče, práčku, sušičku, umývačku riadu, chladničku, varnú dosku, rúru, tepelné čerpadlo, technológiu rekuperácie a exteriérové zariadenia. Osobitnú pozornosť si vyžaduje kúpeľňa, vonkajšie zásuvky, záhradná technika, garáž a priestor s vyšším rizikom vlhkosti.

Nejde o snahu osadiť čo najviac ističov. Cieľom je jasná prevádzka, bezpečné odpojenie pri údržbe a primerané obmedzenie následkov poruchy. Keď napríklad vypne ochrana zásuvkového obvodu v exteriéri, nemalo by to bez dôvodu vypnúť chladničku, technológiu kúrenia alebo osvetlenie celého podlažia.

Svetlá, zásuvky a technológie majú odlišné požiadavky

Pri návrhu treba rozlišovať charakter zaťaženia. Svetelné obvody, zásuvkové obvody a pevne pripojené spotrebiče majú rozdielne prevádzkové požiadavky aj spôsob istenia. Výkonnejšie jednofázové spotrebiče môžu zhoršiť vyváženie fáz, preto projektant rozkladá zaťaženie medzi fázy s ohľadom na predpokladaný súbeh.

Trojfázové zariadenia, napríklad varná doska, tepelné čerpadlo alebo nabíjacia stanica, vyžadujú posúdenie prívodného vedenia, istenia, odpínania a koordinácie s celým systémom. Pri wallboxe nemožno vychádzať len z menovitého výkonu stanice. Posudzuje sa aj dostupná kapacita prípojky, súčasný odber domu a prípadná regulácia nabíjania.

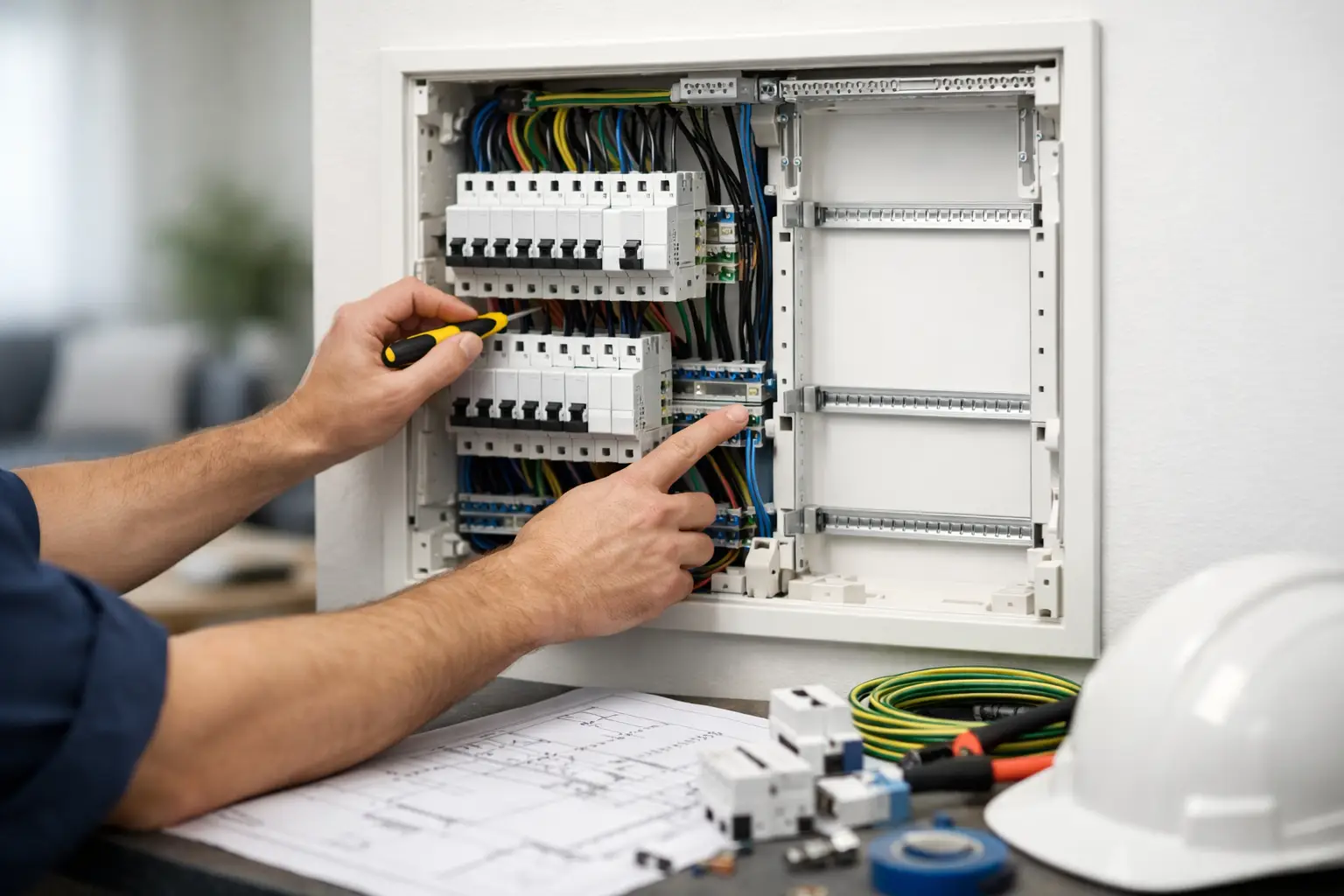

Počet modulov: počítajte prístroje aj voľné miesto

Modulová kapacita rozvádzača sa určuje podľa konkrétneho zoznamu prístrojov. Základ tvoria hlavný vypínač, ističe, prúdové chrániče alebo kombinované chrániče s ističom, prepäťové ochrany, svorkovnice a prvky potrebné pre riadenie technológií. Pri rozsiahlejšej inštalácii sa pridávajú stýkače, časové relé, elektromery pre podružné meranie, riadiace moduly alebo prvky inteligentného riadenia.

Pri výbere skrine preto nestačí jednoduchá úvaha, že jeden istič znamená jeden modul. Niektoré zariadenia zaberajú viac modulov, časť priestoru vyžadujú svorky, vodiče a ich usporiadanie. Rozvádzač musí zostať montážne prístupný. Natlačené prístroje bez miesta na vedenie vodičov síce môžu na papieri vyjsť, ale pri realizácii a následnom servise vytvoria problém.

Ako praktický princíp sa pri novostavbe odporúča navrhnúť voľnú modulovú rezervu. Jej rozsah závisí od budúceho zámeru investora. Dom s hotovým plynovým kúrením, bez garáže a bez plánov na energetické technológie potrebuje inú rezervu než dom pripravený na fotovoltiku, bazén, klimatizáciu, elektrické tienenie alebo druhé nabíjacie miesto.

Rezerva nemá byť iba prázdny rad modulov. Treba myslieť aj na priestor pre prívodné káble, chráničky, svorkovanie a miesto, kam bude možné doplniť rozšírenie bez neprehľadného zásahu do existujúcej kabeláže. Pri technickej miestnosti sa niekedy oplatí zvážiť samostatný rozvádzač pre technológie, najmä ak je hlavný bytový rozvádzač vzdialený alebo kapacitne obmedzený.

Prepäťová ochrana a ochrana pred bleskom patria do jedného návrhu

Prepäťová ochrana nie je doplnok, ktorý sa vyberá izolovane pri montáži. Jej návrh závisí od napájacej sústavy, miesta osadenia rozvádzača, prívodného vedenia, prítomnosti vonkajšieho systému ochrany pred bleskom a od toho, aké citlivé technológie sú v objekte.

Pri objekte s bleskozvodom sa posudzuje koordinácia ochranných stupňov a vzdialenosť medzi prvkami. Citlivé zariadenia, ako riadenie tepelného čerpadla, zabezpečovací systém, dátové rozvody, fotovoltický menič či regulácia tienenia, môžu potrebovať ochranu aj na signálových vedeniach. Samotný prístroj v rozvádzači nevyrieši nesprávne vedené alebo neochránené rozvody v objekte.

Súčasťou návrhu je aj správne uzemnenie, hlavné pospájanie a koordinácia s projektom ochrany pred bleskom. Tieto disciplíny sa navzájom ovplyvňujú. Ak sa riešia oddelene a neskoro, výsledkom môžu byť zbytočné zmeny v stavbe alebo neúplná ochrana objektu.

Myslite na budúce technológie ešte pred osadením skrine

Pri rodinných domoch sa najčastejšie dodatočne rieši fotovoltika, wallbox, klimatizácia, záhradný domček, brána, kamerový systém alebo bazénová technológia. Každé z týchto zariadení má vplyv nielen na počet modulov, ale aj na dimenziu káblových trás, prierez prívodov, spôsob merania a ochranné opatrenia.

Fotovoltický systém vyžaduje posúdenie zapojenia na strane jednosmerného aj striedavého prúdu, ochrany pred prepätím, odpínania a podmienok distribučnej spoločnosti. Ak sa má v budúcnosti doplniť batériové úložisko alebo záložné napájanie vybraných obvodov, rozvádzač musí mať pripravený priestor a jasne určenú koncepciu. Zálohovanie celého domu, zálohovanie iba kritických obvodov a jednoduchý ostrovný režim sú technicky aj finančne rozdielne riešenia.

Pri príprave na wallbox je vhodné uložiť primeranú chráničku a kábel už počas výstavby, aj keď stanica zatiaľ nebude osadená. Dodatočný výkop cez hotové spevnené plochy býva drahší než príprava v správnom čase. Rovnako to platí pre prívody do záhrady, garáže a priestorov plánovaných na ďalšiu výstavbu.

Projektová dokumentácia znižuje riziko improvizácie

Domový rozvádzač je časť elektroinštalácie, ktorá prepája požiadavky investora s pravidlami bezpečnej prevádzky, distribučnými podmienkami a reálnou realizáciou. Projektová dokumentácia určí schému zapojenia, istenie, dimenzie vedení, ochranné opatrenia, rozdelenie obvodov a požiadavky na rozvádzač. Montážnik potom nepracuje podľa neúplného zoznamu spotrebičov alebo odhadu na stavbe.

Pri rekonštrukcii treba najprv overiť stav existujúcej inštalácie. Starší rozvádzač môže mať nedostatočný priestor, nevhodnú sústavu, nevyhovujúce vodiče alebo chýbajúce ochranné prvky. V takom prípade nie je vždy správnym riešením len doplniť ďalší istič. Potrebné môže byť posúdenie prívodu, uzemnenia, elektromerového rozvádzača aj celej elektroinštalácie.

Pri návrhu domu, prípojky alebo budúceho energetického rozšírenia je rozumné vyriešiť koncepciu rozvádzača ešte pred dokončením profesijných rozvodov. Odborná konzultácia a presná projektová dokumentácia vytvoria priestor pre bezpečnú realizáciu dnes aj pre technológie, ktoré bude dom potrebovať o niekoľko rokov.

‍
