Kontrola elektrických ochrán v projektovej praxi
Vypadnutie hlavného ističa pri poruche nemusí znamenať, že ochrana funguje správne. Pri dobre navrhnutej sústave má poruchový stav odpojiť čo najmenšiu potrebnú časť elektrickej inštalácie, v predpokladanom čase a bez ohrozenia osôb, zariadení či prevádzky. Kontrola elektrických ochrán preto nie je iba overením prítomnosti ističov v rozvádzači. Ide o technické posúdenie, či ochranné prvky zodpovedajú skutočnému zapojeniu, parametrom siete a účelu objektu.
Téma sa týka rodinného domu s novou prípojkou aj výrobného areálu s vlastnou trafostanicou. Rozdiel je v rozsahu, nárokoch na kontinuitu prevádzky a v počte ochranných stupňov. Základná otázka však zostáva rovnaká: odpojí ochrana poruchu dostatočne rýchlo, selektívne a v súlade s návrhom elektroinštalácie?
Čo sa pri kontrole elektrických ochrán posudzuje
Elektrické ochrany zahŕňajú zariadenia a funkcie, ktoré rozpoznajú poruchový alebo neprípustný prevádzkový stav a vyvolajú potrebný zásah. Najčastejšie ide o ističe, poistky, prúdové chrániče, nadprúdové a zemné ochrany, ochrany transformátorov, prepäťové ochrany alebo ochranné relé vo VN rozvádzačoch. Každý prvok má inú úlohu a kontrola musí vychádzať z toho, čo má chrániť.
Pri bežnej NN inštalácii sa preveruje najmä ochrana pred úrazom elektrickým prúdom, ochrana vedení pred preťažením a skratom, vypínacie podmienky a správne použitie prúdových chráničov. Pri objektoch s vyšším príkonovým zaťažením, záložnými zdrojmi, fotovoltikou alebo technológiou s nepretržitou prevádzkou pribúda koordinácia viacerých zdrojov a ochranných stupňov.
Vo VN sústavách je rozsah širší. Posudzuje sa napríklad reakcia na nadprúd, zemné spojenie, skrat medzi fázami, poruchu transformátora alebo neštandardný stav napätia a frekvencie. Nestačí pritom vybrať ochranné relé podľa katalógu. Rozhodujú jeho nastavenia, väzby na vypínače, meracie transformátory prúdu a napätia, ako aj nadväznosť na ochrany distribučnej siete.
Kontrola nie je to isté ako revízia
Revízia elektrickej inštalácie je samostatná odborná činnosť s vlastným rozsahom a výstupom. Overuje bezpečný stav elektrického zariadenia v predpísanom rozsahu meraní, skúšok a prehliadok. Kontrola ochranného konceptu môže byť súčasťou prípravy projektu, technického posúdenia existujúcej siete, uvádzania zariadenia do prevádzky alebo riešenia opakovaných porúch.
V praxi sa tieto činnosti dopĺňajú. Projektant navrhne ochrannú koncepciu a parametre zariadení, realizačná firma zapojenie zhotoví, pri uvádzaní do prevádzky sa overia funkcie a revízny technik vykoná revíznu činnosť v príslušnom rozsahu. Ak medzi projektom a realizáciou vznikne zmena, ochrany treba znova posúdiť. Zmena hodnoty hlavného ističa, dĺžky prívodu alebo zdroja napájania môže ovplyvniť vypínacie podmienky aj selektivitu.
Kedy má kontrola elektrických ochrán najväčší význam
Najvýhodnejšie je riešiť ochrany pred realizáciou, nie až po prvom probléme. Pri novostavbe sa ich návrh prepája s dimenzovaním káblov, návrhom rozvádzačov, uzemnením, bleskozvodom a podmienkami pripojenia. Ak sa tieto časti navrhnú izolovane, výsledkom môže byť dopĺňanie zariadení, výmena ističov alebo zásah do hotovej stavby.
Osobitnú pozornosť vyžadujú rekonštrukcie. Starší objekt môže dostať väčšiu prípojku, tepelné čerpadlo, nabíjaciu stanicu, fotovoltický systém alebo novú výrobnú technológiu. Vyšší odber však automaticky neznamená, že existujúci rozvádzač, prívodné vedenie a ochranné prístroje sú vyhovujúce. Treba overiť skratové pomery, zaťažiteľnosť vedení, hodnoty istenia a koordináciu s nadradeným istením.
Kontrola je potrebná aj pri prekládke vedenia, zmene trasy prípojky alebo zásahu do existujúcej distribučnej infraštruktúry. Nová káblová trasa môže mať iné impedančné pomery než pôvodné vedenie. To sa prejaví pri poruchovom prúde a čase automatického odpojenia. Pri VN vedeniach a trafostaniciach je navyše nutné koordinovať riešenie s prevádzkovateľom distribučnej sústavy a rešpektovať jeho technické podmienky.
Selektivita rozhoduje o rozsahu výpadku
Selektivita znamená, že pri poruche má zasiahnuť ochrana najbližšie k miestu poruchy. Ak dôjde ku skratu v jednom vedľajšom obvode, nemá bez dôvodu vypadnúť hlavný istič celej budovy. V rodinnom dome je to otázka komfortu a prevencie zbytočného výpadku chladenia, vykurovania alebo zabezpečovacieho systému. V prevádzke môže nesprávna selektivita odstaviť výrobnú linku, čerpanie, dátové technológie či celú časť objektu.
Selektivita sa nedá spoľahlivo určiť iba porovnaním menovitých prúdov ističov. Ochranné charakteristiky závisia od typu prístroja, jeho vypínacej schopnosti, časovo-prúdovej charakteristiky, predpokladaného skratového prúdu a zapojenia siete. Dva ističe s rozdielnymi menovitými hodnotami nemusia pri konkrétnom skrate pracovať selektívne.
Pri reléových ochranách vo VN rozvode sa nastavujú prúdové hranice a časové stupne tak, aby ochrany spolupracovali s nadradenými a podradenými zariadeniami. Príliš citlivé alebo rýchle nastavenie môže vyvolávať neželané odpínanie. Naopak, príliš vysoké nastavenie alebo dlhé oneskorenie môže nechať poruchu pôsobiť dlhšie, než je prípustné pre kábel, transformátor alebo spínacie zariadenie.
Poruchové pomery sa menia spolu so sieťou
Skratový prúd nie je nemenná hodnota. Ovplyvňuje ho výkon a charakter napájacieho zdroja, transformátor, dĺžka a prierez vedení, paralelné vetvy aj zapojenie vlastných zdrojov. Pri fotovoltike, batériovom úložisku alebo náhradnom generátore treba vyhodnotiť jednotlivé prevádzkové režimy. Ochrana môže pri napájaní z distribučnej siete fungovať inak ako pri ostrovnej prevádzke alebo pri napájaní zo záložného zdroja.
Rovnako treba zohľadniť budúce rozšírenie. Ak investor plánuje neskoršie rozdelenie objektu na viac prevádzok, výstavbu ďalšej haly alebo navýšenie výkonu trafostanice, ochranná koncepcia má s tým počítať už v projekte. Nie vždy je ekonomické osadiť všetko okamžite, ale rozvádzač, káblové trasy a priestorové rezervy by nemali budúce riešenie zablokovať.
Ako vyzerá odborný postup
Technicky správna kontrola začína získaním spoľahlivých vstupov. Potrebná je aktuálna jednopólová schéma, údaje o zdroji napájania, parametroch transformátora, vedeniach, rozvádzačoch a osadených ochranných prístrojoch. Pri existujúcom zariadení treba porovnať dokumentáciu so skutočným stavom. Práve rozdiel medzi výkresom a realitou býva častým problémom pri starších objektoch alebo postupne upravovaných prevádzkach.
Následne sa určia zaťažovacie a poruchové stavy, vypočítajú sa relevantné skratové prúdy a overí sa dimenzovanie vodičov a prístrojov. Na tento výpočet nadväzuje návrh alebo preverenie nastavení ochrán. Výstupom nemá byť všeobecné konštatovanie, ale konkrétne hodnoty, ochranné funkcie, koordinácia stupňov a požiadavky na úpravu zapojenia.

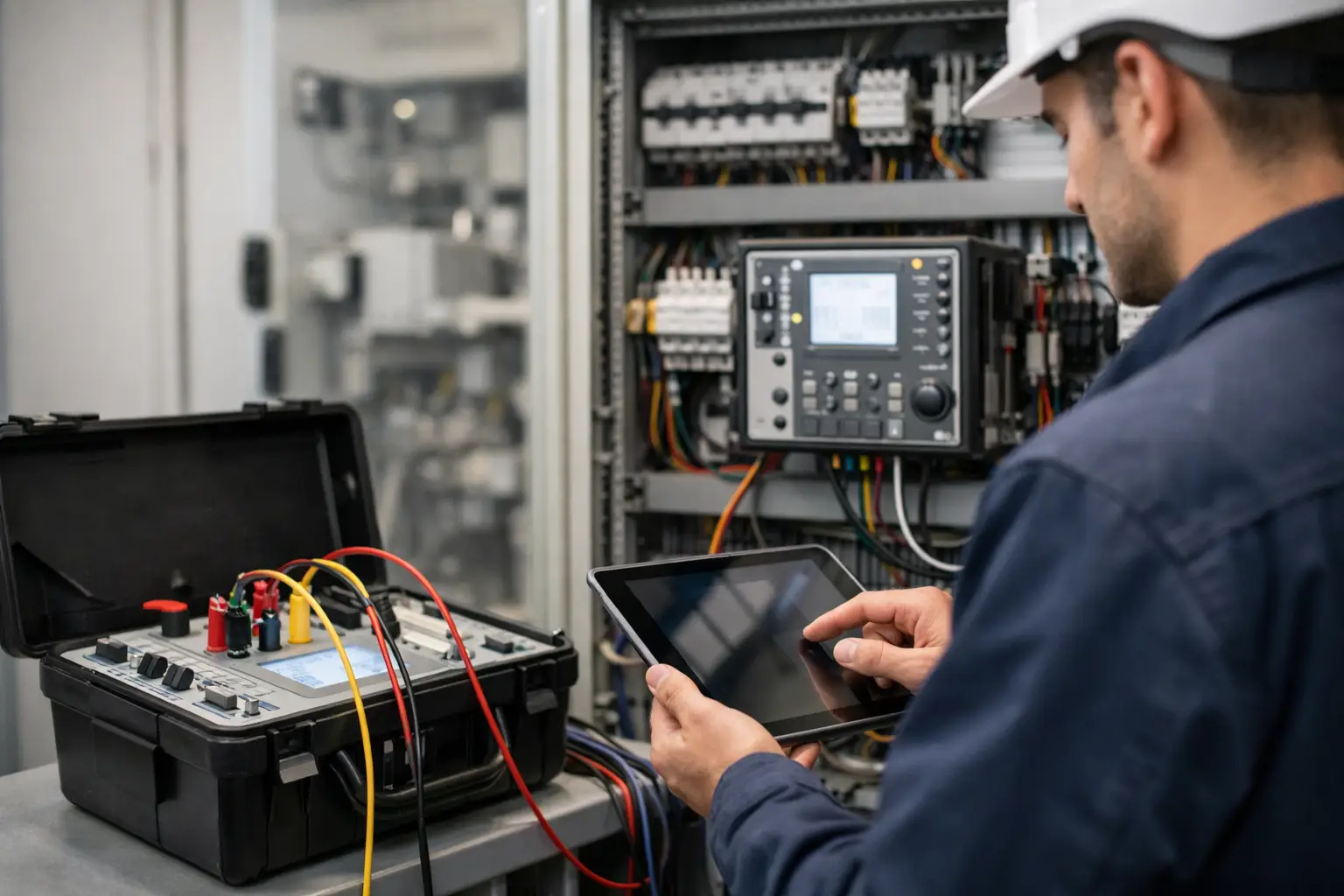

Pri zložitejších NN a VN zariadeniach sa vykonávajú funkčné skúšky. Overuje sa správna signalizácia, vypínací povel, väzba na vypínač, blokovanie, diaľkový prenos údajov a prípadné opätovné zapnutie. V prípade trafostanice treba riešiť aj ochranu transformátora a návaznosť na ochrany prívodného poľa. Každý zásah musí byť zdokumentovaný tak, aby bol stav čitateľný pre prevádzkovateľa, revízneho technika aj budúcu údržbu.
Najčastejšie chyby pri ochrannom návrhu
Prvou chybou je prevzatie pôvodného istenia bez prepočtu po rekonštrukcii. Druhou je použitie prúdového chrániča alebo ističa bez posúdenia charakteru pripojenej záťaže. Niektoré spotrebiče s výkonovou elektronikou, frekvenčnými meničmi alebo nabíjaním elektromobilov môžu vyžadovať konkrétny typ ochranného prvku a správne zapojenie.
Problémom býva aj neúplná projektová dokumentácia. Bez jednoznačných schém, označenia káblov, údajov o nastavení relé a protokolov zo skúšok je každá ďalšia úprava rizikovejšia a pomalšia. Pri investičnej príprave sa preto oplatí požadovať dokumentáciu skutočného vyhotovenia a prehľadné odovzdanie nastavení ochrán.
Pri ochrane pred prepätím sa zase často podcení koordinácia so systémom ochrany pred bleskom, uzemnením a rozvodmi v objekte. Prepäťová ochrana nie je samostatný doplnok do rozvádzača. Je súčasťou celého ochranného opatrenia a jej účinnosť závisí od spôsobu pripojenia, dĺžky vodičov aj zónovej koncepcie objektu.
Ochrany ako súčasť realizovateľného projektu
Pre investora má správne pripravený návrh konkrétny význam: znižuje riziko neplánovaných výpadkov, poškodenia technológie, komplikácií pri revízii a dodatočných zásahov do dokončenej stavby. Pri pripojení, novej trafostanici, úprave VN/NN vedenia alebo náročnej rekonštrukcii treba ochrany riešiť spolu s celou elektrickou infraštruktúrou, nie až pri osádzaní rozvádzača.
ELPROFEL pri projektovej príprave vychádza zo skutočných parametrov siete, požiadaviek stavby a podmienok budúcej prevádzky. Ak máte nejasnosť pri nastavení ochrán, výmene hlavného istenia alebo rozšírení existujúceho odberu, nezáväzná odborná konzultácia dokáže včas určiť, aké podklady, výpočty a úpravy bude riešenie vyžadovať.
