Poruchy distribučných káblov a ich riešenie

Výkop pre základy, prípojku vody alebo nové parkovisko môže v priebehu niekoľkých minút poškodiť podzemné elektrické vedenie. Poruchy distribučných káblov však nevznikajú iba pri výstavbe. Ich príčinou býva aj postupné starnutie izolácie, prenikanie vlhkosti, preťaženie, neodborne vykonaná predchádzajúca oprava alebo nevhodné uloženie trasy. Pre vlastníka pozemku, developera či správcu areálu nejde len o technický problém. Treba určiť vlastníctvo vedenia, rozsah poškodenia, bezpečný spôsob zásahu a postup voči prevádzkovateľovi distribučnej sústavy či dotknutým úradom.

Pri káblových vedeniach sa často prejaví až dôsledok - výpadok napájania, opakované vybavenie istenia, nestabilné napätie alebo nemožnosť pripojiť novú stavbu. Príčina pritom môže ležať desiatky metrov od miesta, kde sa porucha prejavila. Preto nie je správnym riešením náhodné rozkopávanie trasy ani výmena dostupného úseku bez technického overenia.

Ako sa prejavujú poruchy distribučných káblov

Rozsah problému závisí najmä od napäťovej hladiny, typu siete a významu napájaného objektu. Pri NN vedeniach môže porucha vyradiť rodinný dom, časť bytového domu, prevádzku alebo verejné osvetlenie. Pri VN káblových vedeniach môže mať zásah dopad na trafostanicu, výrobný areál alebo širšie územie. V oboch prípadoch je rozhodujúce, či ide o zariadenie distribučnej spoločnosti, súkromný rozvod v areáli alebo prípojku vo vlastníctve konkrétneho odberateľa.

Viditeľné poškodenie pri výkope je jednoznačný signál na okamžité zastavenie prác. Rizikové však môžu byť aj zdanlivo menšie zásahy do ochranného plášťa alebo deformácia kábla. Izolácia nemusí zlyhať ihneď. Voda a nečistoty sa môžu dostať do poškodeného miesta postupne, zhoršiť izolačný stav a vyvolať poruchu až po mesiacoch.

V praxi sa stretávame aj s poruchami bez súvislosti s aktuálnou stavebnou činnosťou. Káble uložené pred desiatkami rokov môžu mať nevyhovujúce spojky, poškodené ukončenia, nedostatočné krytie alebo trasu, ktorá už nezodpovedá dnešnej zástavbe. Problém sa často odhalí až pri príprave novej prípojky, zvýšení rezervovaného príkonu alebo pri projekte stavby, ktorá koliduje s existujúcou infraštruktúrou.

Prvé opatrenia pri podozrení na poruchu

Ak dôjde k zásahu do elektrického vedenia, priestor treba zabezpečiť a práce prerušiť. Kábel sa nesmie ďalej odkrývať mechanizáciou, premiestňovať ani provizórne opravovať. Pri viditeľnom poškodení, iskrení, zápachu po horení alebo výpadku napájania je potrebné bezodkladne kontaktovať príslušného prevádzkovateľa siete alebo správcu zariadenia.

Stavebník by mal zároveň zdokumentovať stav miesta - polohu výkopu, rozsah odkrytia, okolité stavebné práce a dostupné podklady o vedeniach. Táto dokumentácia pomáha pri technickom posúdení, komunikácii s vlastníkmi siete aj pri návrhu následnej opravy. Bezpečnosť má vždy prednosť pred snahou urýchliť harmonogram stavby.

Správne určenie vlastníctva a trasy vedenia

Pred návrhom opravy treba overiť, komu kábel patrí a akú funkciu v sieti plní. V jednom území môžu byť súbežne uložené distribučné vedenia, prípojky jednotlivých objektov, káble verejného osvetlenia, telekomunikačné trasy aj súkromné areálové rozvody. Ich poloha v dostupných mapových podkladoch je orientačná. Skutočné vedenie môže byť od projektovanej trasy odchýlené, najmä pri starších realizáciách alebo pri neskorších stavebných úpravách.

Technické zameranie a vytýčenie inžinierskych sietí preto nie sú formalitou. Sú podkladom na bezpečný výkop, posúdenie kolízie a rozhodnutie, či postačuje lokálna oprava, alebo je nutná prekládka vedenia. Pri rozvojových projektoch je výhodné riešiť trasu elektrických sietí ešte pred konečným návrhom komunikácií, spevnených plôch a objektov. Dodatočne vyvolaná prekládka býva drahšia a môže výrazne predĺžiť povoľovanie aj realizáciu.

Pri poruche na zariadení distribučnej spoločnosti nemôže investor samostatne rozhodnúť o technológii zásahu. Prevádzkovateľ určuje podmienky odpojenia, opravy, použitého materiálu a prevzatia zariadenia. Pri súkromných rozvodoch je postup flexibilnejší, ale aj tu musí návrh rešpektovať príslušné technické normy, bezpečnostné požiadavky a budúce prevádzkové zaťaženie.

Diagnostika pred návrhom opravy

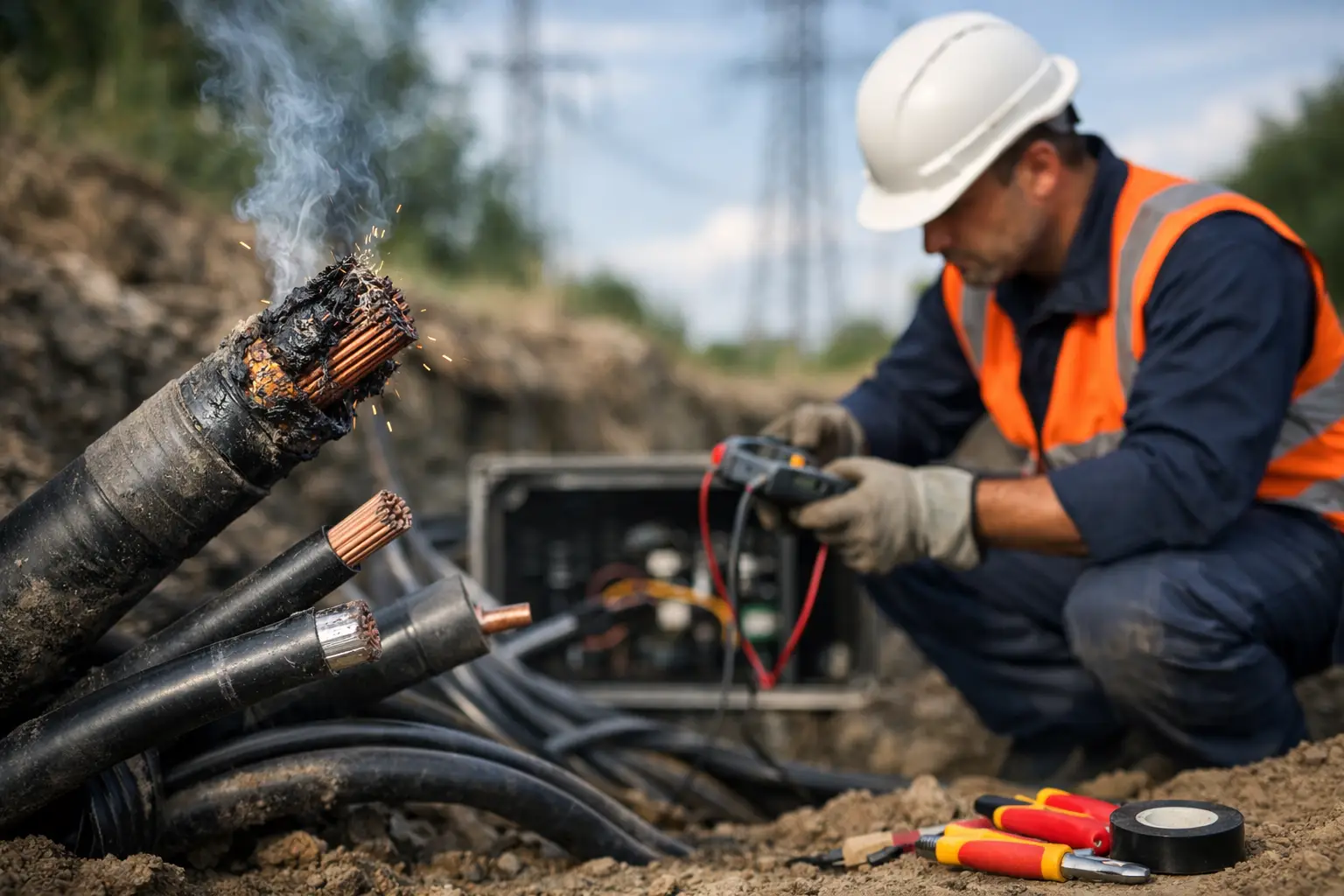

Presné miesto poruchy sa určuje meraním a diagnostikou. Použitá metóda závisí od typu kábla, napäťovej hladiny, charakteru závady a možnosti odstávky. Cieľom nie je len nájsť poškodený bod, ale zistiť aj to, či je zvyšok trasy v stave vhodnom na ďalšiu prevádzku.

Pri jednorazovom mechanickom poškodení môže byť riešením odborná oprava konkrétneho úseku. Ak však merania ukážu zhoršený stav izolácie na viacerých miestach alebo ak je vedenie kapacitne nevyhovujúce, lokálna spojka môže byť iba dočasným odkladom väčšej rekonštrukcie. Rozhodnutie musí vychádzať z prevádzkového významu vedenia, veku siete, prístupnosti trasy a plánovaného rozvoja objektu.

Pri investičných projektoch má diagnostika význam aj vtedy, keď porucha ešte nenastala. Existujúce káblové vedenie môže byť schopné ďalej fungovať, ale nemusí zvládnuť nové odbery, tepelné zaťaženie alebo zmenu zapojenia siete. Včasné technické posúdenie predchádza situácii, keď je hotová stavba pripravená na prevádzku, ale elektrická infraštruktúra nemá potrebnú kapacitu.

Projektová dokumentácia opravy alebo prekládky

Ak zásah presahuje jednoduchú servisnú opravu, potrebná je projektová dokumentácia. Tá určuje trasu, typ a prierez kábla, spôsob uloženia, ochranu pri križovaní s inými sieťami, rezervné chráničky, označenie trasy aj napojenie na existujúci stav. Pri VN vedeniach rieši aj spojkovanie, ukončenie, väzbu na trafostanicu, ochrany a prevádzkové podmienky.

Pri poškodenom kábli v kolízii s plánovanou stavbou nemusí byť cieľom iba odstrániť poruchu. Často je účelnejšie navrhnúť prekládku do novej trasy, ktorá bude prístupná, chránená pred budúcou výstavbou a majetkovo vysporiadaná. Takéto riešenie vyžaduje koordináciu s vlastníkom vedenia, vlastníkmi dotknutých pozemkov, správcom komunikácie a ďalšími správcami sietí.

Projekt musí byť realizovateľný aj v teréne. Pri hustej zástavbe Bratislavy, Senca alebo Pezinka môže rozhodovať priestor v koridore, križovanie s vodovodom a kanalizáciou, ochranné pásma, dopravné obmedzenia či nutnosť etapizovať výkopové práce. Technicky správna trasa na výkrese nemusí byť bez ďalšieho realizovateľná, ak sa neoveria reálne podmienky územia.

Čo má obsahovať pripravené riešenie

Kvalitne pripravený podklad pre opravu alebo prekládku zahŕňa zameranie skutkového stavu, technické posúdenie poruchy alebo kolízie, návrh káblovej trasy a detailov uloženia, koordináciu s ostatnými inžinierskymi sieťami a potrebnú inžiniersku činnosť. Súčasťou môže byť aj rozpočet, výkaz výmer, podmienky od distribučnej spoločnosti a podklady pre povoľovací proces.

Rozsah dokumentácie sa vždy prispôsobuje konkrétnej situácii. Iný postup vyžaduje porucha prípojky rodinného domu, iný rekonštrukcia NN rozvodu v bytovom areáli a iný zásah do VN vedenia napájajúceho priemyselný objekt. Snaha použiť jeden univerzálny detail na všetky prípady zvyšuje riziko dodatočných zmien počas realizácie.

Realizácia, skúšky a odovzdanie do prevádzky

Opravu káblového vedenia musí vykonávať odborne spôsobilý zhotoviteľ s potrebným vybavením a oprávneniami. Pri distribučných zariadeniach sa pracuje podľa pokynov ich prevádzkovateľa vrátane organizácie vypnutia, zaistenia pracoviska a kontroly vykonaného zásahu. Zásyp výkopu by nemal začať skôr, než sa preverí uloženie, ochranné prvky a požadované skúšky.

Dôležitou časťou odovzdania je geodetické zameranie skutočného vyhotovenia. Ak sa nová alebo preložená trasa nezameria presne, budúci stavebník opäť pracuje s neistými podkladmi. Dokumentácia skutočného vyhotovenia, revízne a skúšobné protokoly a prevádzková dokumentácia majú rovnaký význam ako samotná oprava.

Pre developera je rozhodujúce zaradiť tento proces do harmonogramu včas. Oprava na cudzom distribučnom zariadení, majetkové súhlasy alebo koordinácia odstávky môžu trvať dlhšie než samotné výkopové práce. Skoré technické posúdenie znižuje riziko prestojov zhotoviteľa, zmenových konaní aj neplánovaných nákladov.

Porucha káblového vedenia sa nedá bezpečne vyriešiť len zasypaním odkrytého miesta a pokračovaním v stavbe. Správny postup spája diagnostiku, vlastnícke overenie, projektový návrh, koordináciu povolení a odbornú realizáciu. Pri nejasnej trase, kolízii so stavbou alebo potrebe rekonštrukcie môže ELPROFEL pripraviť technické podklady a projektovú dokumentáciu tak, aby bolo riešenie bezpečné, povoľovateľné a pripravené na realizáciu.

‍
